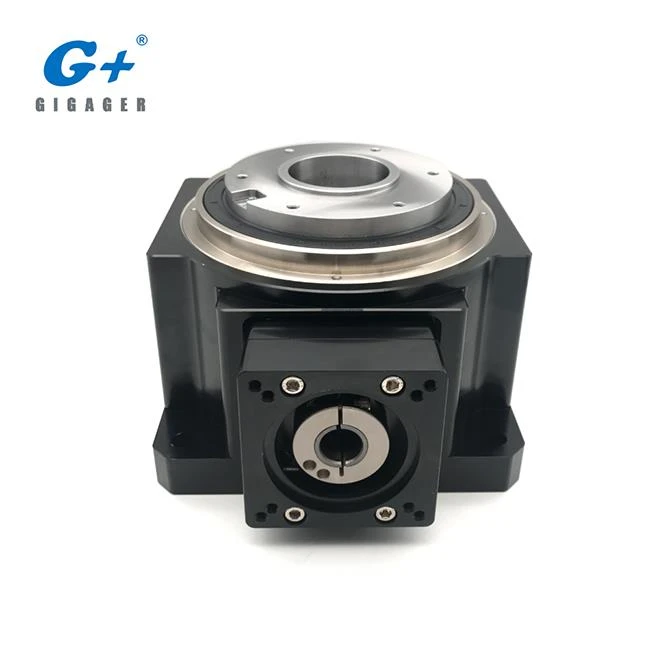

Aquesta és la taula rotativa d'angle rectangular de precisió GSA200-05K-SV amb ràtio d'engranatge 1: 5 de taula de 200 mm per a servomotor. La taula rotativa d'angle de precisió fa que el cablejat i la canonada siguin més còmodes i senzills, i els avantatges d'aquesta característica són particularment importants en entorns de cablejat i de canonades complicades. Amb el seu cos dissenyat d'alta resistència, pot suportar la càrrega axial més gran que la taula rotativa Hollow fins a 5000N.
1. Especificació de la taula rotativa d'angle de precisió GSA200-05K-SV
Paràmetre | ||
Tipus de motor | Marca 750W Motor SV | |
Parell permès | Nm | 80 |
Velocitat d'entrada admissible | rpm | 2000 |
Carrega axial admissible | N | 5000 |
Repetibilitat | seg | ± 5 (0.001 °) |
Plataforma plana | mm | ± 0,005 |
Contraat | min | ≦ 1 |
Pes | kg | 18 |
Paràmetre del motor | ||
Marca | Codi | Model |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
Oriental | O | DX475 |
Delta | T | ECMA-C30807 |
* El servomotor està configurat pel client. El model anterior només és de referència
2. Quina és la taula rotativa d'angle de precisió?
3. Quines són les característiques del producte de la taula rotativa d'angle recte de precisió?
4. Configuració del sistema de la taula rotativa d'angle recte de precisió
5. Quants models estan disponibles?
Per obtenir més informació, consulteu el catàleg adjunt. (descarregueu el PDF en aquesta pàgina)
6. Com aconseguir una major producció de ràtios d'engranatge?
Combinació de taula rotativa amb angle recte de precisió amb reducció planetària
Combinació de taula rectangular d'angle recte de precisió amb reductor d'angle recte
7. Quin tipus de dispositiu es pot utilitzar amb la taula rotativa d'angle de precisió?
Per obtenir més vídeos, feu clic a GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Com seleccionar el model adequat per al meu dispositiu?
Per obtenir més informació sobre la selecció del model d'Actuador Rotatiu Hollow, consulteu les pàgines de selecció de models del catàleg.
9. Com instal·lar el servomotor a la taula rotativa d'angle recte de precisió?
Consulteu el catàleg o contacteu amb les nostres vendes tècniques.
10. Per què triar GIGAGER?
11. Preguntes més freqüents
Nota 1: Intercanvi d'unitats de parell
Unitat de parell | 1 Nm | 1 N.cm | 1 kgf.m. | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0.10197 | 10.197 | 0,7376 | 8.8509 |
1 N.cm | 10-2 | 1 | 1.0197 × 10-3 | 0.10197 | 7.376 × 10-3 | 8.8509 × 10-2 |
1 kgf.m. | 9.8066 | 980.665 | 1 | 102 | 7.233 | 86.79 |
1 kgf.cm | 9.8066 × 10-2 | 9.8066 | 10-2 | 1 | 7,233 × 10-2 | 0,8680 |
1 lbf.ft | 1,356 | 1,356 × 102 | 0.1383 | 13.83 | 1 | 12 |
1 lbf.in | 0.113 | 11.3 | 1,152 × 10-2 | 1,152 | 8,333 × 10-2 | 1 |
Nota 2: Unitats angulars
Unitats angulars | Valor | Símbol | Taquigrafia |
Grau | Circular 1/360 | ° | Deg |
Minut d'arc | 1/60 grau | '(nombre primer) | arcmin, amin, MOA |
Arc-segon | 1/60 arcmin | "(Número primer doble) | arcsec |
1/1000 arc segon | 1/1000 arcsec | mas |
