Etapa d'alineació XXY

Com a innovador en la transmissió de precisió, el nostre objectiu és proporcionar als usuaris solucions de sistemes de rendiment innovadors i d'alt cost per satisfer les necessitats dels usuaris. G + XXY Alignment Stage, també anomenat UVW Alignment Stage o XY Theta Stage, pertany a la sèrie G + Triple-axis Stage que compta amb alta resolució i alta repetibilitat que s'aplica àmpliament a l'instrument de mesura òptica, alineació de wafer, inspecció de panells LCD, maneig de semiconductors, làser tall i perforació, màquina de laminació, etc.

1. Què és la fase d'alineació XXY?

XXY Alignment Stage, també anomenada etapa XYθ (theta), està dissenyada per a aplicacions d’alineació d’alta precisió. Es mou en un pla XY i gira al voltant del centre del pla XY. La taula d’alineació de termes o l’etapa de rotació XY s’utilitzen sovint de forma intercanviable amb l’etapa XYθ, XY-theta o la fase UVW.

Disponible en 10 models, en tres graus de precisió de nivell G 2μm, nivell B 5μm, nivell P 10μm respectivament, aquests models tenen recorreguts lineals de ± 5 mm. A més, les etapes XXY poden girar al voltant del centre del pla XY fins a ± 5 graus fins a ± 2 graus, mentre que la càrrega horitzontal oscil·la entre 10 i 100 kg.

La fase d’alineació de la gamma GIGAGER és de confiança per reconeguts integradors de sistemes i fàbriques de confiança de Huawei, Foxconn, Làser de Han i etc a la Xina.

Per satisfer les diferents necessitats de disseny dels usuaris, proporcionem dissenys buits i sòlids. A causa del seu disseny compacte i tri-axial, redueix en gran mesura l’alçada total, fent que l’escenari sigui més lleuger, més prim i estalvi d’espai.

2. Quina és la característica del producte de la taula d'alineació GIGAGER XXY?

Etapa d’alineació de diversos eixos GIGAGER amb alta rigidesa, alta precisió i major durada. L’alta qualitat i l’alt rendiment fan que sigui una opció ideal per a enginyers de tot el món.

• Diversitat i estructura

La plataforma d'alineació GIGAGER XXY està disponible tant en dissenys buits com en sòlids per satisfer les diferents necessitats de disseny dels usuaris, 10 models per a opcions.

• Disseny compacte que estalvia espai

El disseny del pla tri-axial redueix considerablement l'alçada total i l'estadi global és més lleuger i més prim, estalviant espai.

• Alta precisió, alta rigidesa, estable garantida

La fase d’alineació XXY realitza un control de qualitat estricte sobre els materials entrants, el muntatge i les proves per garantir la precisió, l’estabilitat i la vida útil de l’escenari.

3. Mode de moviment de la taula d'alineació GIGAGER XXY

* A 、 B 、 C és l'eix rotatiu, D és l'eix esclau

4. Quants models estan disponibles?

Sèries	Dimensió			Traç lineal (mm)	Rotary Stroke ( ° )	Carrega (kg)	Grau de precisió
Sèries	Mida de la taula de treball (mm)	Alçada (mm)	Mida base (mm)	Traç lineal (mm)	Rotary Stroke ( ° )	Carrega (kg)	Grau de precisió
XXY5M-01	295X90	42	380X130	± 5	± 5 °	10	G: Alta B: estàndard P: Normal
XXY160-50-170-x	160x160	50	170x170	± 5	± 5 °	20
XXY160-55-220-x	160x160	55	220x220	± 5	± 5 °	30
XXY160-65-180-x	160x160	65	180x180	± 5	± 5 °	30
XXY250-62-310-x	250x250	62	310x310	± 5	± 3 °	50
XXY250-75-350-x	250x250	75	350x350	± 5	± 3 °	100
XXY350-105-450-x	350x350	105	450x450	± 5	± 3 °	100
XXY450-105-550-x	450x450	105	550x550	± 5	± 3 °	100
XXY550-105-650-x	550x550	105	650x650	± 5	± 2,5 °	100
XXY650-105-750-x	650x650	105	750x750	± 5	± 2 °	100

Exemple de codi de comanda 2: XXY750-105-650-POrder Exemple de codi 1: XXY170-50-160-G

El servei personalitzat està disponible segons els requisits de l'usuari.

Per obtenir més informació, consulteu el catàleg adjunt. (descarregueu el PDF en aquesta pàgina)

5. Quin tipus de dispositiu pot utilitzar la fase d'alineació XXY?

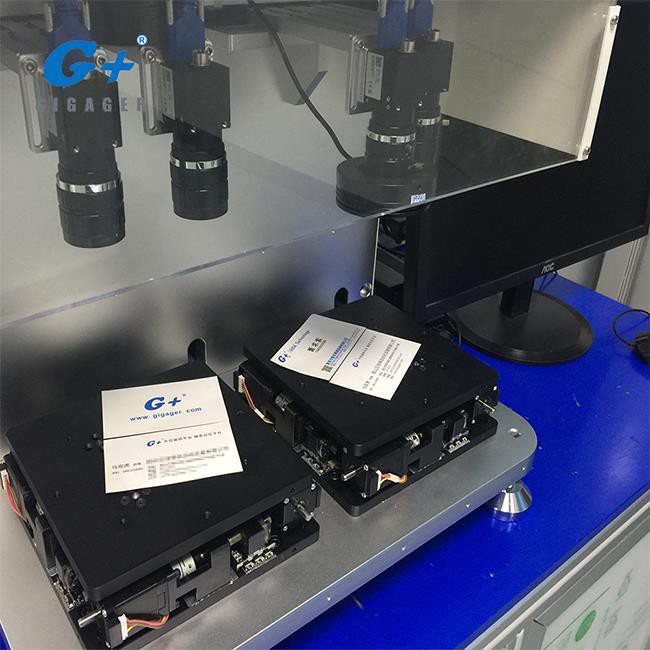

La taula d'alineació GIGAGER XXY s'aplica àmpliament a les màquines de laminació de panells, màquines de laminació de pel·lícules de panell, impressores i impressores 3D, equips CNC, equips de tall i vidre angulars, equips d'alineació de galetes, equips d'exposició, equips semiconductors, etc.
