Es tracta del model de taula rotativa Hollow GSB200-10K-SV amb una relació de marques de 200 mm de velocitat 1:10 per servomotor. GIGAGER Hollow Rotary Table també anomenada Hollow Rotary Stage que estan dissenyats especialment per a la caixa de canvis del servomotor per a aplicacions de control de moviment. Es podria aplicar a l'equip d'ompliment i aprofitar al màxim la flexibilitat del servomotor, donant als dissenyadors una major llibertat de disseny de mecanismes.
1. Especificació de la taula rotativa Hollow Model GSB200-10K-SV
Paràmetre | ||
Tipus de motor | Marca 750W Motor SV | |
Rodament de la plataforma rotativa | Rodaments de rodets cònics | |
Parell permès | Nm | 65 |
Velocitat admissible | rpm | 200 (superfície de la taula) |
Relació de transmissió | 1:10 | |
Moment d'inèrcia | kg.m 2 | 85792 × 10-6 |
Carrega axial admissible | N | 800 |
Moment admissible de càrrega d'inèrcia | Nm | 45 |
Precisió de posicionament | min | ≦ 1 |
Repetibilitat | seg | ± 5 (0.001 °) |
Plataforma plana | mm | ± 0,005 |
Concentricitat de la plataforma | mm | ± 0,01 |
Protecció d'Ingressos | IP | 40 |
Vida útil de precisió | H | 20000 |
Pes | kg | 13 |
Paràmetre del motor | ||
Marca | Codi | Model |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
Oriental | O | DX475 |
Delta | T | ECMA-C30807 |
* El servomotor està configurat pel client. El model anterior només és de referència
2. Quina és la taula rotativa Hollow?
3. Quines són les característiques del producte de la taula rotativa Hollow Hollow SV?
4. Configuració del sistema de la taula rotativa Hollow Type de SV
5. Quants models SV hi ha disponibles?
Model | Tipus de coixinet | Mida del marc | Relació de transmissió | Parell permès | Velocitat admissible | Moment admissible de càrrega d'inèrcia |
GSN60-05K-SV | Rodament de rodets creuats | 60 mm (2,36 in.) | 1: 5 | 5,2 Nm | 300 rpm (taula) | 5 Nm |
GSN85-05K-SV | Rodament de rodets creuats | 85 mm (3,35 in) | 1: 5 | 8 Nm | 300 rpm (taula) | 10 Nm |
GSN85-18K-SV | Rodament de rodets creuats | 85 mm (3,35 in) | 1:18 | 3,2 Nm | 150 rpm (taula) | 10 Nm |
GSN130-10K-SV | Rodament de rodets creuats | 130 mm (5,12 in.) | 1:10 | 32 Nm | 250 rpm (taula) | 50 Nm |
GSN130-18K-SV | Rodament de rodets creuats | 130 mm (5,12 in.) | 1:18 | 20 Nm | 150 rpm (taula) | 50 Nm |
GSN200-10K-SV | Rodament de rodets creuats | 200 mm (7,87 in.) | 1:10 | 65 Nm | 250 rpm (taula) | 100 Nm |
GSN200-18K-SV | Rodament de rodets creuats | 200 mm (7,87 in.) | 1:18 | 50 Nm | 150 rpm (taula) | 100 Nm |
GSB60-05K-SV | Rodaments de rodets cònics | 60 mm (2,36 in.) | 1: 5 | 5,3 Nm | 350 rpm (taula) | 5 Nm |
GSB100-08K-SV | Rodaments de rodets cònics | 100 mm (3,94 polzades) | 1: 8 | 26 Nm | 250 rpm (taula) | 30 Nm |
GSB130-10K-SV | Rodaments de rodets cònics | 130 mm (5,12 in.) | 1:10 | 48 Nm | 200 rpm (taula) | 35 Nm |
GSB200-10K-SV | Rodaments de rodets cònics | 200 mm (7,87 in.) | 1:10 | 65 Nm | 200 rpm (taula) | 45 Nm |

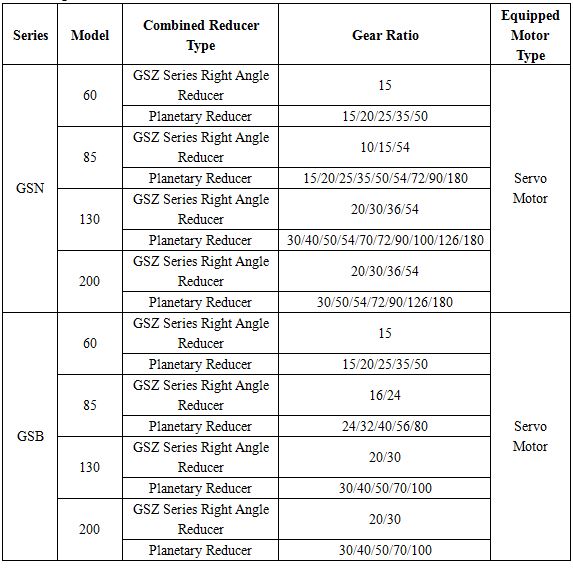

6. Com aconseguir una major producció de ràtios d'engranatge?
Combinació de taula rotativa buida amb reductor planetari
Combinació de taula giratòria buida amb reductor d'angle recte
7. Quin tipus de dispositiu podria utilitzar l'actuador rotatori buit?
Enllaç de vídeo de demostració:
a. Demo per a la prova de Gyro https://youtu.be/PwKiObIMXRM
b. Demostració per al 4t eix o 5 eix https://youtu.be/L9gheXQ6zLc
Per obtenir més vídeos, feu clic a GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Com seleccionar el model adequat per al meu dispositiu?
Per obtenir més informació sobre la selecció del model d'Actuador Rotatiu Hollow, consulteu les pàgines de selecció de models del catàleg.
9. Com instal·lar el servomotor a la taula rotativa Hollow?
Consulteu el catàleg o contacteu amb les nostres vendes tècniques.
10. Per què triar GIGAGER?
11. Preguntes més freqüents
12. Coneixement relacionat
Un actuador rotatiu buit amb una taula buida que permet instal·lar directament discs o armes de gran inèrcia. L'actuador utilitza un motor de pas o servomotor. Es pot realitzar un posicionament d'alta precisió mantenint intactes les característiques d'ús d'un motor de pas o un servomotor.
GIGAGER capçal giratori rotatiu per a funcions de servomotor amb taula de sortida de gran diàmetre, sortida buida, acoblament directe, posicionament exacte, temps de posicionament més curt i funcionament fàcil de casa.
Els rodaments de rodets creuats s'utilitzen habitualment en platets. Els rodaments de rodets creuats es caracteritzen per dos passos de rodament en el rodament i dues files de rodets disposats en fila. En comparació amb els coixinets convencionals que porten coixinets radials, els rodaments de rodets transversals són compactes, compactes i simplifiquen el disseny de la taula, reduint el cost de la torreta. Gràcies a la precarga optimitzada, els rodaments són molt rígids i la rigidesa i la precisió de la torreta estan garantits. Gràcies al disseny del rodet transversal de dues fileres, la velocitat efectiva del rodament es pot millorar significativament, de manera que aquest tipus de rodaments té un elevat moment antiincendis. En el rodament de rodets transversals, es divideix en dos tipus: el primer és un rodet de rodets cilíndrics, i el segon és un rodet de rodets creuats. En general, els coixinets de rodets transversals cilíndrics són més econòmics que els rodaments de rodets creuats cònics i són aptes per al seu ús en aplicacions de tocadiscs en què la velocitat de rotació és relativament baixa. Els rodaments cònics cilindrats usen un disseny purament rodat de rodets cònics per a una alta precisió i capacitat de velocitat. Fort, reduint els avantatges de la longitud de l'eix i el cost de processament. Els rodaments de rodets creuats són adequats per a tot tipus de màquines de perforació verticals o horitzontals, així com per mòlta vertical, tornejat vertical i fresadores d'engranatges grans.
La taula giratòria rotativa GIGAGER adopta aquests coixinets transversals i rodaments de rodets cònics amb diferents prestacions. La taula que utilitza rodaments de creuers es pot instal·lar horitzontalment i verticalment, mentre que la taula que utilitza rodaments de rodets cònics només es pot instal·lar horitzontalment.
